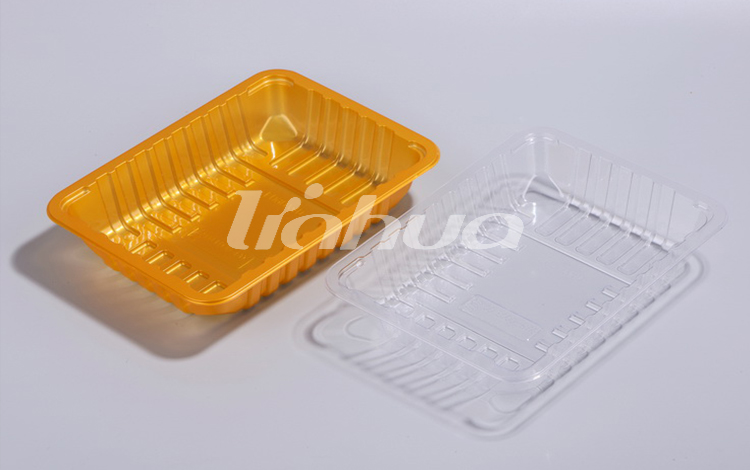

Jak określić prawidłową głębokość i geometrię tacki pakowanej próżniowo (VSP), aby zapewnić odpowiednie nałożenie folii na produkty o nieregularnych kształtach?

Prawidłowa głębokość tacy dla a Taca pakowana próżniowo (VSP). powinno być co najmniej 10–15 mm głębiej niż najwyższy punkt produktu , a geometria tacy musi ściśle odzwierciedlać ślad produktu, aby umożliwić równomierne ułożenie warstwy wierzchniej bez tworzenia się mostków, marszczenia lub niepełnego kontaktu. Właściwe wykonanie tego od samego początku eliminuje najczęstsze wady VSP i bezpośrednio chroni okres przydatności do spożycia, integralność uszczelnienia i wygląd detaliczny.

W tym przewodniku omówiono praktyczną metodologię wymiarowania a Taca pakowana próżniowo (VSP). poprawnie — uwzględniając obliczenia głębokości, wybór kąta ściany, wymiary kołnierzy i wpływ złożoności kształtu produktu na każdą decyzję.

Dlaczego głębokość tacy jest najbardziej krytycznym wymiarem

w Taca pakowana próżniowo (VSP). , film skórny jest podgrzewany do poziomu pomiędzy 130°C i 160°C a następnie zasysane na produkt pod ciśnieniem podciśnieniowym — zazwyczaj pomiędzy Ciśnienie resztkowe 5 i 20 mbar . Przed zgrzaniem z podstawą tacy folia musi przesuwać się od płaszczyzny kołnierza w dół i wokół konturów produktu.

Jeśli taca jest zbyt płytka, folia nie może w pełni dopasować się do boków i podcięć produktu, tworząc kieszenie powietrzne, które pogarszają próżnię i przyspieszają utlenianie. Jeśli tacka jest zbyt głęboka, nadmiar materiału foliowego fałduje się i marszczy u podstawy, tworząc nieatrakcyjne opakowanie i potencjalne punkty nieszczelności w strefie zgrzewu.

Praktyczna zasada: wewnętrzna głębokość tacy = maksymalna wysokość produktu 10 do 15 mm . W przypadku kawałków z kością lub owoców morza z wystającymi elementami zwiększyć bufor do 18–22 mm w celu uwzględnienia rozciągania folii na ostrej geometrii.

Pomiar nieregularnej geometrii produktu przed zaprojektowaniem tacy

Przed określeniem jakichkolwiek wymiarów tacy dla a Taca pakowana próżniowo (VSP). , przeprowadzić ustrukturyzowany proces profilowania produktów. Produkty o nieregularnych kształtach – jak kotlet jagnięcy, całe filety z łososia czy nadziewany drób – nie mogą być traktowane jak proste prostokąty.

Kluczowe pomiary do zebrania

• Maksymalna wysokość (oś Z): Zmierz najwyższy punkt w statystycznie reprezentatywnej próbie liczącej co najmniej 20–30 jednostek. Użyj wartości 95. percentyla, a nie średniej.
• Wymiary śladu (oś X i Y): Zmierz najszerszy i najdłuższy zasięg, łącznie ze wszystkimi wystającymi elementami.
• Głębokość podcięcia: W przypadku produktów z kością należy zmierzyć odległość, jaką folia musi przesunąć w bok pod wystającą kością lub krawędzią.
• Zakres masy i zmienność gęstości: Cięższe i gęstsze produkty ściskają się podczas odkurzania, zmieniając wysokość nawet o 5–8% .

Pomiary te bezpośrednio wpływają na specyfikacje głębokości tacy i geometrii ścianek oraz zapobiegają kosztownym przeprojektowaniu narzędzi po początkowych seriach produkcyjnych.

Kąt ściany i projekt pochylenia dla optymalnego ułożenia folii

Kąt ściany bocznej — zwany także kątem pochylenia — a Taca pakowana próżniowo (VSP). odgrywa główną rolę w tym, jak gładko warstwa naskórkowa dopasowuje się do krawędzi produktu. Ściana, która jest zbyt pionowa, ogranicza przesuwanie się folii i powoduje powstawanie mostków w rogach tacy.

Standardowe wytyczne branżowe zalecają: kąt pochylenia od 7° do 12° od pionu do zastosowań VSP. W przypadku produktów o wyraźnych różnicach wysokości lub znacznych podcięciach należy zwiększyć ciąg do 14°–18° zapewnia folii więcej miejsca na dopasowanie bez nadmiernego rozciągania.

Promień narożnika ma znaczenie

Ostre narożniki wewnętrzne są jedną z najczęstszych przyczyn uszkodzeń folii w a Taca pakowana próżniowo (VSP). . Folia musi rozciągać się wokół rogów w dwóch osiach jednocześnie, koncentrując naprężenia w tym punkcie. Z reguły:

• Wewnętrzny promień narożnika podstawy: minimum 3 mm, najlepiej 5–8 mm
• Wewnętrzny promień przejścia od ściany do cokołu: minimum 4 mm
• Promień naroża kołnierza zewnętrznego: minimum 2 mm aby utrzymać stałe ciśnienie uszczelniające

Specyfikacje szerokości kołnierza i strefy uszczelnienia

Kołnierz jest poziomą krawędzią Taca pakowana próżniowo (VSP). gdzie folia naskórkowa przylega do podłoża tacy. Niewymiarowy lub źle zaprojektowany kołnierz jest jedną z głównych przyczyn awarii uszczelnień w detalicznych opakowaniach VSP.

Zalecana szerokość kołnierza wynosi 8 do 12 mm dla standardowych opakowań detalicznych . W przypadku większych tacek zawierających produkty o masie powyżej 800 g zwiększ szerokość kołnierza do 12–15 mm aby równomiernie rozłożyć nacisk uszczelniający i zmniejszyć ryzyko odklejenia się podczas transportu.

Powierzchnia kołnierza musi być płaska i wolna od wypaczeń. Materiały na tace o wysokiej krystaliczności, takie jak CPET lub rPET z >30% zawartością materiałów pochodzących z recyklingu , są bardziej podatne na odkształcenia kołnierzy podczas kształtowania termicznego i zazwyczaj wymagają mniejszych tolerancji oprzyrządowania Odchyłka płaskości ±0,2 mm przez strefę uszczelnienia.

Głębokość tacy i odniesienie do geometrii według kategorii produktu

Poniższa tabela zawiera praktyczne wskazówki dotyczące wyboru Taca pakowana próżniowo (VSP). wymiary w przypadku najpopularniejszych kategorii produktów przetwarzanych na liniach pakowania typu skin:

Jak grubość folii i rozciągliwość wpływają na decyzje dotyczące geometrii tacy

Folia skórna stosowana w a Taca pakowana próżniowo (VSP). nie jest nieskończenie rozciągliwy. Większość komercyjnych folii wierzchnich VSP to struktury współwytłaczane o całkowitej grubości 50 do 100 µm i wydłużenie przy zerwaniu 300% do 600% . Jednak efektywna głębokość rysowania bez przerzedzania i dziurkowania jest znacznie bardziej konserwatywna — zwykle ogranicza się do współczynniki rysowania od 1:1,5 do 1:2,5 (głębokość do najmniejszego wymiaru bocznego).

Oznacza to, że w przypadku wąskiej tacy o szerokości wewnętrznej ok 80 mm , maksymalna niezawodna głębokość naciągania powłoki wynosi w przybliżeniu 120–200 mm . Poza tym ścieńczenie folii w rogach podstawy staje się ryzykiem strukturalnym. Jeśli głębokość produktu przekracza te współczynniki, rozwiązaniem jest poszerzenie geometrii tacy, a nie jej pogłębienie — rozłożenie naprężenia rozciągającego folię na większej powierzchni.

W przypadku produktów z kośćmi lub o ostrych krawędziach należy zawsze wybierać folię z oznaczeniem A minimalna odporność na przebicie 15–20 N mierzone według ASTM F1306 lub równoważnego, niezależnie od grubości.

Walidacja oprzyrządowania i protokół próbny dla nowych formatów tac VSP

Po określeniu wymiarów tacek przed przystąpieniem do pełnej produkcji oprzyrządowania dla: a Taca pakowana próżniowo (VSP). formatować. Pominięcie tego kroku jest najkosztowniejszym błędem podczas uruchamiania linii VSP.

Zalecane kroki walidacji

1. Produkcja tac prototypowych: Uruchom małą partię 200–500 tac przy użyciu miękkiego oprzyrządowania lub wkładek drukowanych w 3D o docelowych wymiarach przed wycięciem oprzyrządowania stalowego.
2. Ocena zasłony filmowej: Sprawdź wzrokowo pod kątem mostków, pomarszczeń i jednolitości styku na próbce 30 jednostek na SKU.
3. Badanie pozostałości tlenu: Zmierz zawartość tlenu w fazie nad roztworem za pomocą analizatora tlenu. Cel: <0,5% O₂ do zastosowań w świeżym mięsie.
4. Test wytrzymałości na odrywanie uszczelki: Przeprowadzić badanie wytrzymałości na odrywanie zgodnie z normą ASTM F88. Minimalna akceptowalna wartość dla detalicznego VSP: 8–15 N/15 mm .
5. Przyspieszone badanie trwałości: Przechowuj opakowania w docelowej temperaturze detalicznej (zazwyczaj 0°C do 4°C ) i ocenić jakość mikrobiologiczną i wizualną w dniach 3, 7, 14 i 21.
6. Symulacja dystrybucji: Poddawać zapieczętowane opakowania testowi ISTA 2A lub równoważnemu testowi transportowemu w celu wykrycia wszelkich uszkodzeń uszczelnienia związanych z geometrią pod wpływem naprężeń mechanicznych.

Dopiero po przejściu wszystkich sześciu etapów walidacji należy oddać do użytku finalne oprzyrządowanie produkcyjne. Ten proces zazwyczaj dodaje 3–6 tygodni do wprowadzenia na rynek nowego formatu VSP Tray, ale zapobiega znacznie kosztowniejszym wycofywaniu produktów z rynku lub przestojom linii po wprowadzeniu na rynek.

Typowe błędy w geometrii i jak ich unikać

Nawet doświadczeni inżynierowie zajmujący się pakowaniem napotykają powtarzające się błędy geometrii podczas określania a Taca pakowana próżniowo (VSP). na nowy produkt. Oto najczęściej spotykane problemy:

• Niewymiarowa głębokość tacy w oparciu o średnią wysokość produktu, a nie 95. percentyl: Zawsze projektuj pod kątem największej realistycznej jednostki produktu, a nie średniej. Pojedynczy, ponadgabarytowy produkt z folią łączącą unieważnia gwarancję trwałości całego opakowania.
• Korzystanie z prostokątnej tacy na produkt owalny lub asymetryczny: Nadmierna pusta przestrzeń w rogach tacy zwiększa naprężenia związane z ciągnięciem folii i powoduje marszczenie. Tace o niestandardowym kształcie lub owalne znacznie poprawiają serwowanie produktów takich jak całe ryby lub podudzia.
• Ignorowanie wysokości wkładki chłonnej w obliczeniach głębokości: Wkładka chłonna o grubości 3–5 mm zwiększa efektywną wysokość produktu i należy ją uwzględnić w specyfikacji głębokości tacki.
• Określanie kołnierza, który jest zbyt wąski dla narzędzia uszczelniającego: Kołnierz węższy niż 7 mm rzadko zapewnia wystarczającą powierzchnię uszczelniającą dla spójnego, hermetycznego połączenia w całym cyklu produkcyjnym.
• Nieuwzględnienie układania tac podczas dystrybucji w łańcuchu chłodniczym: Głębsze tace o dużych kątach pochylenia są bardziej podatne na zapadanie się lub odkształcanie pod wpływem układania ładunków w stosy. Określ minimalną grubość ścianki 0,4–0,6 mm dla tacek rPET w formatach deep-draw.
